انتخاب پارچه و صفحات فیلتر پرس باید هم‌زمان با بررسی دوغاب، شرایط کار و مشخصات دستگاه انجام شود. پارچه در نگهداری ذرات و عبور مایع نقش دارد؛ صفحه نیز تکیه‌گاه پارچه، مسیر زهکشی و فضای تشکیل کیک را فراهم می‌کند. به همین دلیل، یک پارچه مناسب روی صفحه ناسازگار یا یک صفحه هم‌اندازه با مسیرهای متفاوت می‌تواند عملکرد مجموعه را مختل کند.
این راهنما برای دو موقعیت نوشته شده است: تعویض قطعه دستگاه موجود و انتخاب قطعات برای دستگاه جدید. برای آشنایی با فرایند، مقاله فیلتر پرس چیست و چگونه کار می‌کند؟ و برای مقایسه مدل‌ها، راهنمای انواع فیلتر پرس صنعتی را بخوانید.
انتخاب پارچه و صفحه را از کجا شروع کنیم؟
پیش از مقایسه قیمت‌ها، مسئله را مشخص کنید: آیا قطعه قبلی فرسوده شده، کیفیت مایع خروجی تغییر کرده، زمان سیکل افزایش یافته یا ظرفیت بیشتری لازم دارید؟ پاسخ این پرسش تعیین می‌کند که باید نمونه قبلی را بازتولید کنید یا انتخاب فنی تازه‌ای انجام دهید.
- خوراک را بشناسید: نوع ماده، درصد جامدات، اندازه تقریبی ذرات، چسبندگی و سایندگی را ثبت کنید.
- شرایط تماس را بنویسید: دما، ترکیب شیمیایی، غلظت مواد و شوینده‌ها اهمیت دارند.
- هدف خروجی را تعیین کنید: کیفیت مایع، رطوبت مطلوب کیک و زمان قابل‌قبول چرخه را مشخص کنید.
- دستگاه را شناسایی کنید: مدل، آرایش صفحات، فشارهای مجاز و روش نصب پارچه را مستند کنید.
- نتیجه را ارزیابی کنید: در صورت نبود سابقه قابل اتکا، نمونه دوغاب و قطعه پیشنهادی باید آزمایش شوند.
برای قطعه یدکی، نمونه موفق قبلی نقطه شروع مفیدی است؛ اما اگر خوراک، دما یا شوینده تغییر کرده، همان نمونه الزاماً انتخاب مناسبی برای شرایط جدید نیست. برای دستگاه جدید نیز سایز صفحه به‌تنهایی کافی نیست. بار جامدات و تعداد چرخه‌های کامل روزانه در محاسبه ظرفیت فیلتر پرس بررسی می‌شوند.
پارچه، صفحه، قاب و واشر چه تفاوتی دارند؟
پارچه محیط جداسازی است و روی سطح زهکش صفحه قرار می‌گیرد. با تشکیل کیک، خود لایه جامدات نیز در نگهداری ذرات نقش پیدا می‌کند؛ بنابراین کیفیت خروجی فقط از روی ظاهر منافذ پارچه تعیین نمی‌شود. صفحه، هندسه محفظه و مسیرهای عبور خوراک و فیلتریت را ایجاد می‌کند. در آرایش قاب‌وصفحه، قاب قطعه جداگانه‌ای برای ایجاد فضای کیک است. واشر یا گسکت، در طراحی‌های مجهز به آن، بخشی از سامانه آب‌بندی است و جای پارچه را نمی‌گیرد.
معیارهای انتخاب پارچه فیلتر پرس
۱. جنس الیاف و سازگاری شیمیایی
پلی‌پروپیلن، پلی‌استر و پلی‌آمید از گزینه‌های قابل بررسی هستند، اما نام جنس پاسخ کامل نیست. برای تأیید یک پارچه باید ترکیب واقعی سیال، غلظت، دما، مدت تماس و روش شست‌وشو معلوم باشد. pH به‌تنهایی همه این اطلاعات را بیان نمی‌کند. محدوده مجاز دما یا مقاومت شیمیایی را از برگه فنی همان کد پارچه بخواهید.
برای نمونه، دو پارچه با عنوان پلی‌استر ممکن است نخ، بافت، وزن و پرداخت متفاوتی داشته باشند. همچنین انتخاب برای تماس غذایی یا دارویی نیازمند مدارک مناسب همان محصول است؛ نام یک پلیمر، تأییدیه بهداشتی محسوب نمی‌شود. در صفحه پارچه فیلتر پرس می‌توانید مسیر بررسی جنس و سفارش دوخت را دنبال کنید.
| گزینه | اطلاعات لازم | مبنای پذیرش |
|---|---|---|
| پلی‌پروپیلن یا PP | دما، ترکیب شیمیایی و کد بافت | برگه فنی و سازگاری با خوراک و شوینده |
| پلی‌استر | شرایط شیمیایی، دما و تنش بهره‌برداری | تأیید کد مشخص پارچه برای شرایط واقعی |
| پلی‌آمید یا نایلون | سایش، نوع مواد و روش شست‌وشو | بررسی هم‌زمان دوام و سازگاری شیمیایی |
| الیاف ویژه یا طبیعی | علت نیاز و الزامات اختصاصی فرایند | مدرک محصول و ارزیابی نمونه؛ بدون تعمیم کاربرد |
۲. نوع نخ، بافت و جداشدن کیک
ساختار نخ با جنس الیاف تفاوت دارد. نخ تک‌رشته‌ای از یک رشته و نخ چندرشته‌ای از مجموعه رشته‌ها تشکیل می‌شود؛ نخ ریسیده‌شده نیز ساختار دیگری دارد. یک پارچه می‌تواند در دو جهت از نخ‌های متفاوت استفاده کند. بافت ساده، توییل یا ساتین نیز آرایش قرارگرفتن نخ‌ها را توصیف می‌کند.
در ارزیابی نمونه، تنها شفافیت مایع را نبینید. جداشدن کیک، باقی‌ماندن ذرات در پارچه، امکان شست‌وشو و دوام در سیکل‌های تکراری نیز مهم‌اند. نوع نخ و بافت باید با این معیارها مقایسه شوند، نه با این فرض که یک ساختار برای همه دوغاب‌ها برتر است.
۳. تفاوت مش، اندازه منافذ و نفوذپذیری
عدد مش، اندازه منفذ و نفوذپذیری سه مشخصه یکسان نیستند. در بافت‌هایی که مش به تعداد نخ در طول مشخص اشاره دارد، ضخامت نخ و ساختار بافت نیز بر فضای باز اثر می‌گذارند. از این رو، تبدیل یک عدد مش به میکرون بدون شناخت ساختار، مبنای مطمئنی برای سفارش نیست.
نفوذپذیری، عبور سیال در شرایط آزمون مشخص را بیان می‌کند. اگر مقدار نفوذپذیری هوا ارائه شده، واحد، فشار تفاضلی و روش اندازه‌گیری آن را نیز بخواهید. این عدد را نباید مستقیماً دبی مایع دستگاه دانست؛ در کار واقعی، تشکیل کیک و گرفتگی نیز بر جریان اثر دارند. برای ذرات ریز یا خوراک متغیر، آزمون نمونه از انتخاب صرفاً بر اساس عدد مش مفیدتر است.
۴. ابعاد، گردن پارچه و کیفیت دوخت
سایز اسمی صفحه، الگوی کامل پارچه نیست. طول و عرض نهایی، محل سوراخ خوراک، شکل گردن، لبه‌دوزی، روش اتصال و ناحیه آب‌بندی باید با صفحه تطبیق داده شوند. نمونه فرسوده ممکن است کشیده یا جمع شده باشد؛ اندازه‌گیری آن را همراه با کنترل خود صفحه انجام دهید.
عکس دو طرف صفحه و پارچه را با مقیاس واضح تهیه کنید. اگر چند نوع صفحه در مجموعه وجود دارد، آن‌ها را جداگانه مشخص کنید. در پیش‌فاکتور نیز روشن باشد تعداد اعلام‌شده مربوط به یک قطعه پارچه است یا یک مجموعه خورجینی. راهنمای هزینه و واحد سفارش پارچه به مقایسه پیشنهادهای هم‌مشخصات کمک می‌کند.

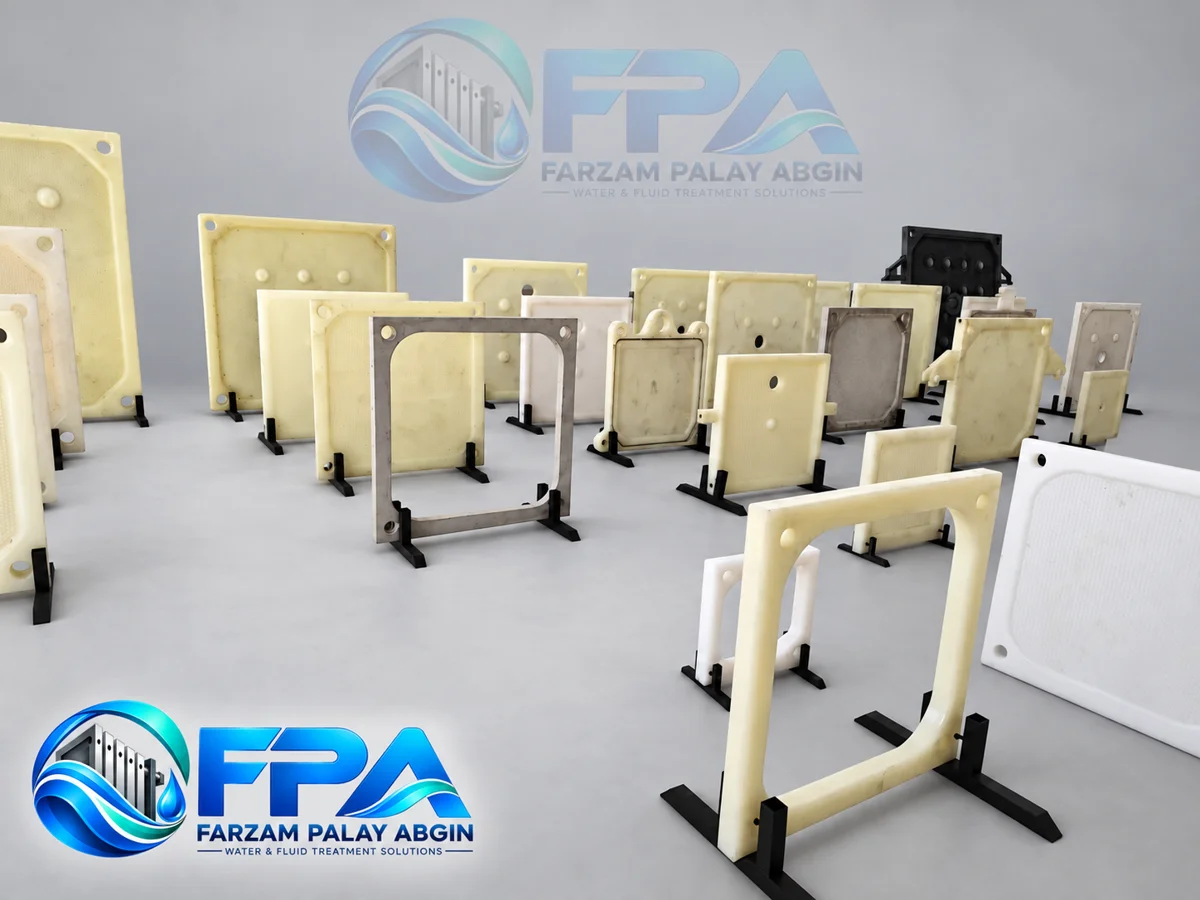

معیارهای انتخاب صفحات فیلتر پرس
جنس صفحه و محدوده مجاز بهره‌برداری
انتخاب جنس صفحه باید همراه با بررسی فشار، دما و ترکیب سیال انجام شود. مشخصات پلی‌پروپیلن یا هر جنس دیگر را نمی‌توان بدون توجه به طراحی و مدل صفحه به همه محصولات تعمیم داد. فشار مجاز نیز باید برای دمای کاری موردنظر تأیید شده باشد.
سه فشار را جداگانه ثبت کنید: فشار خوراک، فشار مرحله فشردن ممبران و فشار مدار هیدرولیک بستن دستگاه. عدد یکی جای دیگری نیست. برای مشاهده گزینه‌های محصول و اطلاعات استعلام، به صفحه صفحات فیلتر پرس مراجعه کنید.
آیا هر صفحه هم‌اندازه قابل جایگزینی است؟
خیر. علاوه بر ابعاد بیرونی، ضخامت، عمق فرورفتگی، محل و اندازه سوراخ‌ها، کانال‌های خروج مایع، دسته‌ها و سطح آب‌بندی باید هماهنگ باشند. جایگزینی ناسازگار ممکن است مسیرها را مختل کند یا مونتاژ صحیح را ناممکن سازد. نقشه سازنده یا نمونه سالم، مبنای بهتری از یک عکس بدون اندازه است.
نوع نصب پارچه و وجود گسکت نیز بررسی شود. در مجموعه‌های دارای صفحات متفاوت، شماره یا جایگاه هر نوع صفحه را مشخص کنید. تبدیل چمبر به ممبران را تعویض ساده یک قطعه در نظر نگیرید؛ سازگاری شاسی، کنترل‌ها و مدار فشردن باید ارزیابی شود.
ضخامت صفحه، عمق محفظه و تعداد صفحات
ضخامت کل صفحه با عمق فرورفتگی هر طرف و ضخامت محفظه کیک تفاوت دارد. برای سفارش، این اندازه‌ها را جداگانه روی نقشه نشان دهید. تعداد محفظه‌ها و حجم کل نیز از آرایش واقعی مجموعه استخراج می‌شوند؛ صرف تعداد صفحات پاسخ کامل نیست.
افزودن صفحه بدون بررسی طول مفید شاسی، کورس بازشدن، ظرفیت بستن، توان خوراک‌دهی و زمان تخلیه پیشنهاد مناسبی نیست. برای دستگاه جدید، سطح فیلتراسیون و حجم محفظه باید با زمان چرخه و هدف تولید هماهنگ شوند.
مدار باز و بسته و روش آب‌بندی
مدار باز یا بسته به آرایش خروج فیلتریت مربوط است؛ چمبر یا ممبران به ساختار محفظه و امکان فشردن کیک اشاره دارد. این دو دسته‌بندی را با هم یکی نگیرید. هنگام سفارش، نقشه ورودی، خروجی و مسیر شست‌وشو را بخواهید تا اصطلاح‌های فروش با آرایش واقعی دستگاه تطبیق داده شوند.
مقایسه صفحه چمبر و ممبران برای انتخاب
| معیار | چمبر | ممبران |
|---|---|---|
| ساختار | محفظه با هندسه ثابت | دارای بخش انعطاف‌پذیر برای فشردن کیک |
| مرحله آبگیری | متکی بر فیلتراسیون با خوراک | امکان فشردن تکمیلی پس از تشکیل کیک |
| تجهیزات | متناسب با مدار خوراک و بستن | نیازمند مدار و کنترل مرحله فشردن |
| معیار تصمیم | تأمین کیفیت خروجی و زمان هدف | ارزش بهبود احتمالی در برابر هزینه و نگهداری بیشتر |
| نتیجه واقعی | وابسته به دوغاب، پارچه و چرخه | وابسته به پاسخ کیک به فشردن و شرایط آزمون |
ممبران می‌تواند برای کاهش رطوبت یا تغییر زمان فرایند بررسی شود، اما نتیجه برای همه مواد یکسان نیست. پیش از تصمیم، هزینه کل شامل قطعات، انرژی، زمان و نگهداری را با ارزش بازیابی مایع یا کاهش حمل کیک مقایسه کنید. عدد خشکی بدون تعریف خوراک و شرایط آزمون، معیار قابل اتکایی برای خرید نیست.
نوع صنعت چه اطلاعاتی به انتخاب اضافه می‌کند؟
- فاضلاب صنعتی: ترکیب لجن، درصد جامدات و تغییرات ناشی از آماده‌سازی شیمیایی خوراک ثبت شوند.
- معدن و سنگبری: دانه‌بندی، سایش، تغییر نوع سنگ یا ماده معدنی و دفعات شست‌وشو بررسی شوند.
- غذایی و دارویی: مدارک تماس با محصول، روش نظافت و جلوگیری از آلودگی متقاطع اهمیت دارند.
- شیمیایی: نام و غلظت مواد، حلال‌ها، دما و شرایط تماس مشخص شوند.
نام صنعت، جنس قطعی پارچه و صفحه را تعیین نمی‌کند. برای مثال، دو خط در یک صنعت ممکن است خوراک و روش شست‌وشوی متفاوتی داشته باشند؛ مشخصات هر خط باید جداگانه ارزیابی شود.
نشانه‌های مشکل را چگونه بررسی کنیم؟
مایع کدر: علاوه بر انتخاب پارچه، پارگی، مسیرهای عبور جانبی، نصب و تغییر خوراک بررسی شوند. افت دبی: گرفتگی پارچه، وضعیت مسیرها و تغییر خصوصیات دوغاب را نیز ثبت کنید. نشتی: چروک پارچه، آلودگی سطوح آب‌بندی، آسیب قطعات و وضعیت بستن مجموعه باید بررسی شوند.
کیک مرطوب یا تخلیه دشوار نیز به‌تنهایی ثابت نمی‌کند که پارچه یا صفحه اشتباه انتخاب شده است. زمان سیکل، پرشدن محفظه‌ها و شرایط خوراک در نتیجه دخالت دارند. برای رفع مشکل، فشار را خودسرانه افزایش ندهید؛ علت باید با رعایت حدود مجاز دستگاه مشخص شود. تغییرات عملکرد را پیش و پس از تعویض قطعه، با خوراک و برنامه مشابه مقایسه کنید.
چک‌لیست اطلاعات لازم برای سفارش پارچه و صفحه
| درخواست | اطلاعات لازم | روش ارائه |
|---|---|---|
| پارچه یدکی | ابعاد، سوراخ خوراک، گردن و روش اتصال | نمونه سالم یا نقشه و عکس دو طرف صفحه |
| انتخاب جنس پارچه | خوراک، دما، مواد شیمیایی و شوینده‌ها | مشخصات فرایند و کد نمونه فعلی |
| صفحه یدکی | ابعاد، ضخامت، فرورفتگی، مسیرها و دسته‌ها | نقشه اندازه‌گذاری‌شده و مدل دستگاه |
| صفحه ممبران | آرایش مجموعه و مشخصات مدار فشردن | مدارک سازنده و شرایط مجاز کار |
| هر دو قطعه | تعداد، مشکل فعلی و هدف سفارش | شرح نیاز و تصویر یا فیلم وضعیت موجود |
پیش از اندازه‌گیری یا بازدید نزدیک قطعات، دستگاه باید مطابق دستورالعمل آن متوقف و ایمن شده باشد. واحد همه اندازه‌ها را روی نقشه بنویسید. اگر بخشی از اطلاعات را ندارید، همان موارد موجود و عکس پلاک را ارسال کنید تا اطلاعات تکمیلی مشخص شوند.
پرسش‌های متداول
بهترین جنس پارچه فیلتر پرس کدام است؟
گزینه مناسب به خوراک، دما، ترکیب شیمیایی، کیفیت خروجی و قابلیت تمیزشدن بستگی دارد. انتخاب عمومی برای همه کاربردها وجود ندارد.
آیا سایز صفحه برای سفارش پارچه کافی است؟
خیر. ابعاد برش، سوراخ‌ها، گردن، لبه‌دوزی و روش نصب نیز لازم‌اند. نمونه یا نقشه به جلوگیری از اختلاف کمک می‌کند.
آیا مش بالاتر همیشه کیفیت بهتری می‌دهد؟
خیر. عدد مش به‌تنهایی عملکرد را تعیین نمی‌کند. نگهداری ذرات باید همراه با دبی، گرفتگی و تشکیل کیک بررسی شود.
چه زمانی تست دوغاب لازم است؟
وقتی خوراک جدید یا متغیر است، سابقه قابل اتکا ندارید یا هدف مشخصی برای کیفیت مایع و رطوبت کیک تعیین کرده‌اید، نیاز به آزمون باید بررسی شود.
چرا پس از تعویض پارچه عملکرد تغییر کرده است؟
کد پارچه و نحوه نصب را با نمونه قبلی مقایسه کنید؛ تغییرات خوراک، شست‌وشو و برنامه سیکل را نیز ثبت کنید. علت همیشه به جنس پارچه محدود نیست.
آیا می‌توان صفحه چمبر را با ممبران جایگزین کرد؟
فقط پس از بررسی سازگاری دستگاه، آرایش صفحات و تجهیزات فشردن. یکسان‌بودن ابعاد بیرونی برای تأیید این تغییر کافی نیست.
دریافت پیشنهاد فنی برای پارچه و صفحه مناسب
برای شروع بررسی در فرزام پالای آبگین، عکس دو طرف صفحه و پارچه فعلی، ابعاد، تعداد و مشخصات دوغاب را آماده کنید. اگر هدف شما رفع افت عملکرد است، مشکل و زمان شروع آن را نیز توضیح دهید. پیشنهاد نهایی باید مشخصات قطعه، شرایط کاربرد و واحد شمارش سفارش را روشن کند.
ارسال درخواست و دریافت مشاوره فنی | مشاهده پارچه‌های فیلتر پرس | مشاهده صفحات فیلتر پرس
مشخصات و تصاویر را می‌توانید به fpa@filterpressco.com نیز ارسال کنید.
منابع فنی برای مطالعه بیشتر
این راهنما برای انتخاب اولیه است؛ حدود مجاز و سازگاری هر قطعه باید از مستندات همان محصول بررسی شوند.
